中國長石礦資源豐富,截至 2021年,長石礦資源儲量增長至 68428.6萬t，其中安徽是長石礦資源第一大省,達(dá)到 52659.9萬t，其他省份中江西、四川、遼寧、新疆、湖南等地也擁有豐富的長石礦資源。截至 2020年,全國共發(fā)現(xiàn)長石礦床709處,其中特大型3處、大型6處、中型80處、小型565處,以小型礦床為主，主要分布在山東、廣東、江西、遼寧、福建、湖南等地。
長石是地殼巖石中最重要的造巖礦物，富含鉀或鈉的長石被廣泛用于陶瓷、搪瓷、玻璃、研磨材料等工業(yè)部門，其中鉀長石因其含鉀量高且屬于非水溶性鉀資源，未來還可以被用于制造鉀肥，是一種重要的戰(zhàn)略性礦物原料；含有銣和銫等稀有元素的長石可作為提取這些元素的礦物原料。色澤美麗的長石可作為裝飾石料和次等寶石。
長石礦物除了作為玻璃工業(yè)原料外(約占總用量的50-60%)，在陶瓷工業(yè)中的用量占30%，其余用于化工、磨料磨具、玻璃纖維、電焊條等其它行業(yè)。
◆玻璃熔劑:長石是玻璃混合料的主要成份之一。長石含Al?O?高，鐵質(zhì)含量低，且比氧化鋁易熔，不但熔融溫度低而且熔融范圍寬，主要用來提高玻璃配料中的氧化鋁含量，降低玻璃生產(chǎn)中的熔融溫度和增加堿含量，以減少堿的用量。此外，長石熔融后變成玻璃的過程比較緩慢，結(jié)晶能力小，可以防止在玻璃形成過程中析出晶體而破壞制品。長石還可以用來調(diào)節(jié)玻璃的粘性。一般各種玻璃混合料用鉀長石或鈉長石。
◆陶瓷坯體配料:在燒成前長石能起瘠性原料的作用，減少坯體的干燥收縮和變形，改善干燥性能，縮短干燥時間。在燒成時可作為熔劑降低燒成溫度，促使石英和高嶺土熔融，并在液相中互相擴(kuò)散滲透而加速莫來石的形成。熔融中生成的長石玻璃體充填于坯體的莫來石晶粒之間，使坯體致密而減少空隙，從而提高其機(jī)械強(qiáng)度和介電性能。此外長石玻璃的生成還能提高還體的透光性。長石在陶瓷坯體中的摻入量隨原料不同、產(chǎn)品的要求不同而異。
◆陶瓷釉料:陶瓷釉料主要由長石、石英和粘土原料配成，其中長石含量可達(dá)10-35%。在陶瓷工業(yè)中(坯料和釉料)主要是用鉀長石。
◆搪瓷原料:主要用長石和其它礦物原料摻配成琺瑯。
◆磨料:在制作磨輪時常用長石作陶質(zhì)膠結(jié)物成份，其含量為28—45%。
◆其他:鉀長石可作為提取鉀肥的原料。
長石是在地球上廣泛存在的一類礦物，其中鉀元素含量高的長石被稱為鉀長石，其化學(xué)式為 KAlSi3O8，正長石、透長石，微斜長石等都屬于鉀長石的礦物。這些長石具有良好 的化學(xué)穩(wěn)定性，且難以與酸發(fā)生反應(yīng)，一般難以分解。巖石硬度 5.5～6.5，比重 2.55～2.75t/m3，熔點 1185～1490℃。常伴生有石英，白云母，黑云母，綠柱石，石榴石，以及少量的磁鐵礦，鈮鐵礦，鉭鐵礦等。

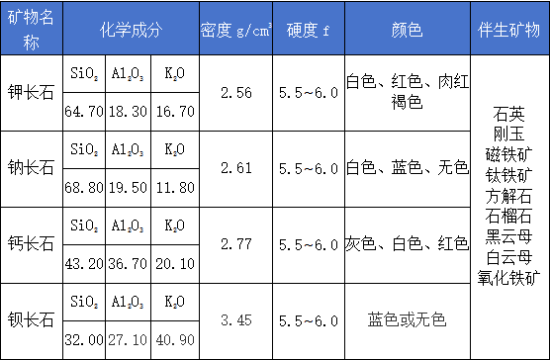

表1 理化性質(zhì)
長石礦床按成因可主要分為兩大類:
片麻巖或混合巖化片麻巖：有一些礦脈產(chǎn)于花崗巖體或基性巖體中，或在其接觸帶上。礦石主要集中于偉晶巖的長石塊體帶或分異單一的長石偉晶巖中。
巖漿巖型長石礦床:此類礦床產(chǎn)于酸性、中酸性及堿性巖漿巖中。其中以產(chǎn)于堿性巖中的最為重要，如霞石正長巖、霞石正長斑巖礦床，其次為花崗巖、白崗巖礦床以及正長巖、石英正長巖礦床等。
根據(jù)長石礦的成礦作用過程，將長石礦床分為巖漿巖型、偉晶巖型、風(fēng)化斑狀花崗巖型和沉積巖型等4類，以偉晶巖型和巖漿巖型為主。

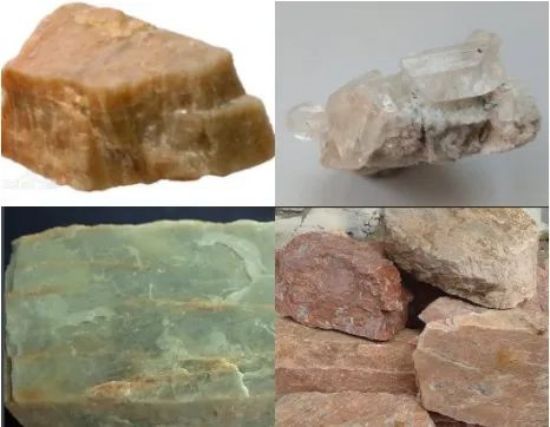

長石
■手選法：基于形狀和顏色與其他脈石礦物有明顯差異時進(jìn)行人工手選。
■磁選法：通常是破碎、磨礦后采用板式磁選機(jī)、LHGC立環(huán)高梯度磁選機(jī)、HTDZ電磁漿料磁選機(jī)等強(qiáng)磁選設(shè)備將具有弱磁性的鐵、鈦等雜質(zhì)礦物進(jìn)行除雜提純。
■浮選法：主要采用以 HF 酸在酸性條件下，采用胺類陽離子為捕收劑，進(jìn)行長石和石英的分離試驗。
實例：
例一：
1.河南某長石礦分別破碎、磨礦至-100目、-150目，經(jīng)立環(huán)+漿料+漿料磁選。試驗流程見圖2，試驗結(jié)果見表1。

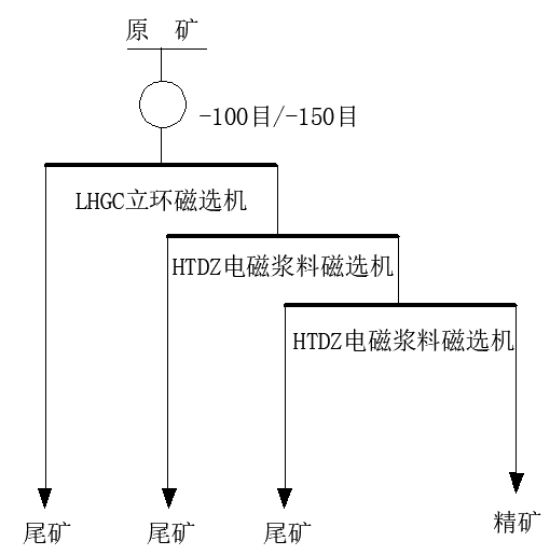

圖2 選礦試驗流程

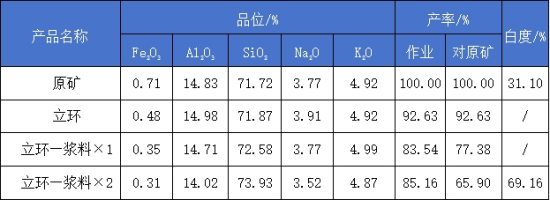

表1 -100目選礦試驗結(jié)果

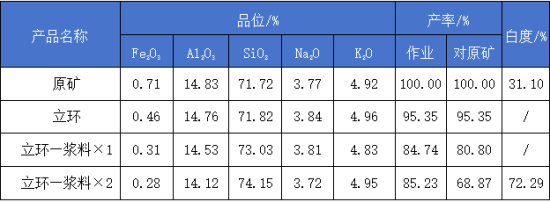

表2 -150目選礦試驗結(jié)果
原礦磨至-100目，經(jīng)立環(huán)+漿料+漿料磁選，得到Fe2O3 0.31%、Al2O3 14.02%、SiO2 73.93 %、Na2O 3.52%、K2O 4.87%、白度69.16%、總產(chǎn)率為65.90%的長石精礦產(chǎn)品；磨至-150目，經(jīng)立環(huán)+漿料+漿料磁選，得到Fe2O3 0.28%、Al2O3 14.12%、SiO2 74.15%、Na2O 3.72%、K2O 4.95%、白度72.29%、總產(chǎn)率為68.87%的長石精礦產(chǎn)品。

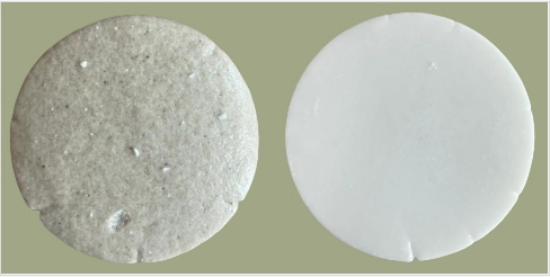

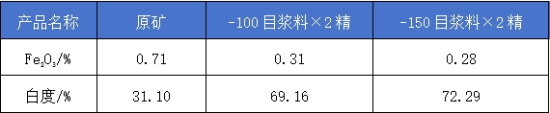

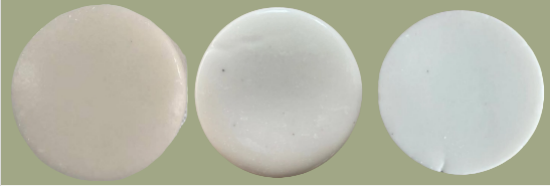

白度：
例二：福建某長石礦破碎、磨礦、篩分至-40目，經(jīng)立環(huán)1.4T+1.4T+漿料磁選。試驗流程見圖2，試驗結(jié)果見表3。

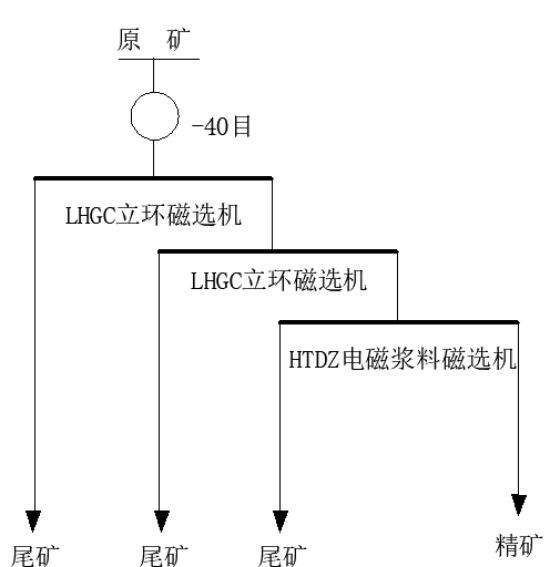

圖2 選礦試驗流程

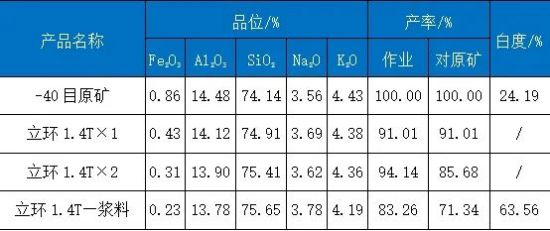

表3 選礦試驗結(jié)果
原礦破碎、磨礦、篩分至-40目，經(jīng)立環(huán)1.4T+1.4T+漿料磁選，得到Fe2O3 0.23%、Al2O3 13.78%、SiO2 75.65%、Na2O 3.78%、K2O 4.19%、白度63.56%、產(chǎn)率為71.34%的長石精礦產(chǎn)品。

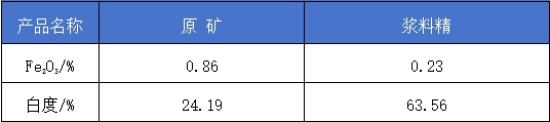

白度：
